詳細介紹

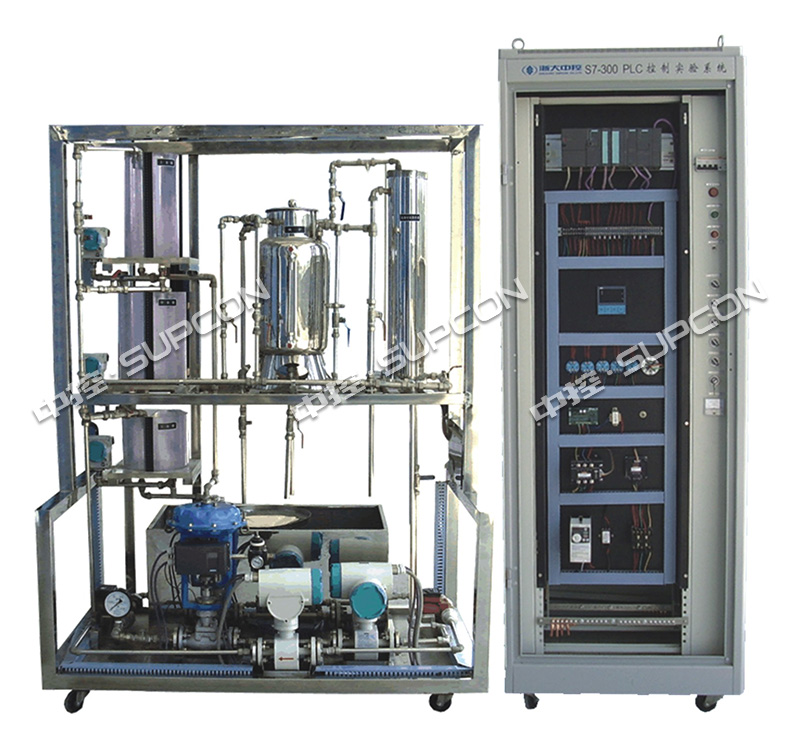

AE
系統組成
控制對象
不銹鋼儲水箱
有機玻璃雙容或三容水箱
不銹鋼帶夾套電加熱鍋爐
強制對流換熱器
純滯后盤管
系統動力設備
德國循環泵
電加熱管
檢測傳感器
西門子PROFIBUS-PA液位變送器＋常規擴散硅壓力液位變送器
渦輪流量計和流量積算儀
電磁流量計
西門子PROFIBUS-PA溫度變送器＋Pt100熱電阻溫度測量變送器
執行機構
單相可控硅調壓裝置：用于調節電加熱管的加熱功率；
電（氣動總線）動調節閥：用于調節一路供水的流量；
變頻器：通過調節離心泵的轉速以控制另一路供水的流量。
控制系統
學生實驗控制臺（柜）
西門子S7-300系列可編程控制器
西門子DP/PA耦合器、DP/PA LINK
軟件系統
PLC系統的組態軟件與實驗軟件
STEP7 V5.3編程軟件
Wincc 6.0組態軟件
PDM管理軟件
設備其他指標
供電電源：交流電，單相三線220V
最大功耗：3.0KW
設備尺寸：1450×700×1900
實驗系列
總線控制系統實驗具體包括：
液位控制系列實驗
三容液位對象特性測試
三容液位對象的單回路PID控制
三容液位對象的位式控制
上下水箱液位的串級控制與抗干擾性測試
中下水箱液位的串級控制與抗干擾性測試
上、中、下水箱的三閉環液位串級控制與抗干擾性測試
上下水箱液位雙回路對象特性的獲取
上下水箱液位的雙回路控制
上下水箱液位的解耦控制
溫度控制系列實驗
鍋爐夾套溫度與內膽溫度雙回路對象特性的獲取
鍋爐夾套溫度與內膽溫度的雙回路控制
鍋爐夾套溫度與內膽溫度雙回路的解耦控制
純滯后盤管出口溫度的對象特性測試實驗
純滯后盤管出口溫度的單回路控制實驗
盤管出口溫度與鍋爐內膽溫度的串級控制
盤管出口溫度的單回路SMITH補償控制
盤管出口溫度與鍋爐內膽溫度的串級SMITH補償控制
盤管出口溫度的單回路內?？刂?o:p>
盤管出口溫度與鍋爐內膽溫度的串級內?？刂?o:p>
自主設計開發控制系統實驗
以PROFIBUS-PA總線儀表為檢測機構，組建總線控制回路，編寫程序與監控界面。
畢業設計綜合性實驗
