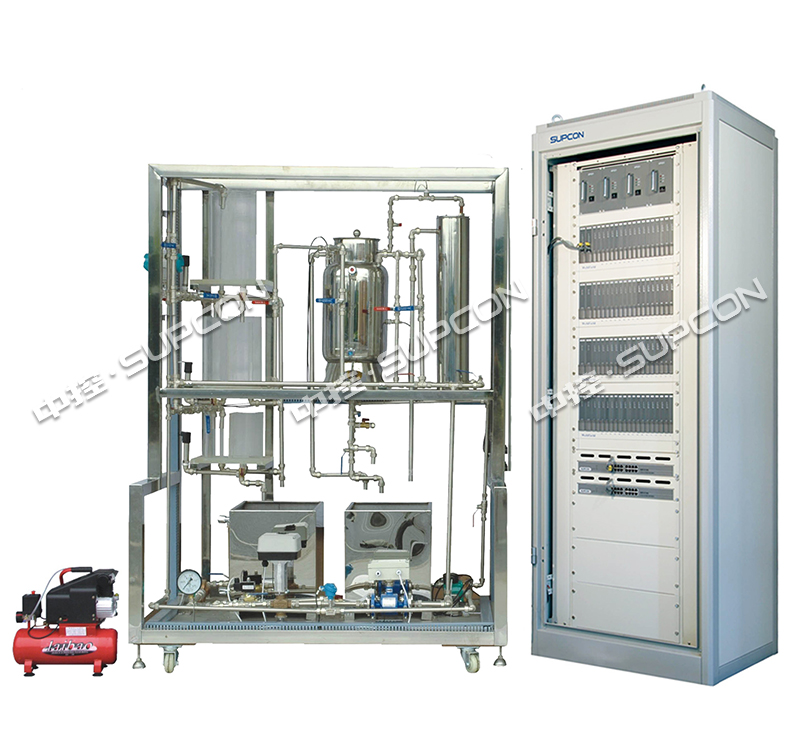

產品展示
Product display
詳細介紹
AE
系統組成
控制對象
不銹鋼儲水箱
有機玻璃三容水箱
不銹鋼帶夾套電加熱鍋爐
強制對流換熱器
純滯后盤管
系統動力設備
德國循環泵
電加熱管
檢測傳感器
HART 1151智能型差壓液位變送器
HART智能型電磁流量計
HART智能型渦街流量計
HART智能型溫度變送器
執行機構
單相可控硅調壓裝置：用于調節電加熱管的加熱功率；
HART電動調節閥：用于調節一路供水的流量；
變頻器：通過調節離心泵的轉速以控制另一路供水的流量。
控制臺(柜)
學生實驗控制臺(柜)
帶485通訊數據采集與控制的A/D與D/A轉換模塊；
數字儀表控制器： AI818智能調節儀；
西門子S7200 PLC控制器
軟件系統
DDC系統實驗軟件
儀表系統實驗軟件
PLC系統的組態軟件與實驗軟件
SAMS HART儀表管理軟件
設備其他指標
供電電源：交流電，單相三線220V
最大功耗：3.0KW
設備尺寸：1450×700×1900
實驗系列
具體包括：
液位控制系列實驗
三容液位對象特性測試
三容液位對象的單回路PID控制
三容液位對象的位式控制
上下水箱液位的串級控制與抗干擾性測試
中下水箱液位的串級控制與抗干擾性測試
上、中、下水箱的三閉環液位串級控制與抗干擾性測試
上下水箱液位雙回路對象特性的獲取
上下水箱液位的雙回路控制
上下水箱液位的解耦控制
溫度控制系列實驗
鍋爐夾套溫度與內膽溫度雙回路對象特性的獲取
鍋爐夾套溫度與內膽溫度的雙回路控制
鍋爐夾套溫度與內膽溫度雙回路的解耦控制
純滯后盤管出口溫度的對象特性測試實驗
純滯后盤管出口溫度的單回路控制實驗
盤管出口溫度與鍋爐內膽溫度的串級控制
盤管出口溫度的單回路SMITH補償控制
盤管出口溫度與鍋爐內膽溫度的串級SMITH補償控制
盤管出口溫度的單回路內?？刂?/span>
盤管出口溫度與鍋爐內膽溫度的串級內?？刂?/span>
自主設計開發控制系統實驗
應用HART總線儀表的復雜回路控制綜合實驗；
學生畢業設計綜合實驗；
