詳細介紹
系統組成

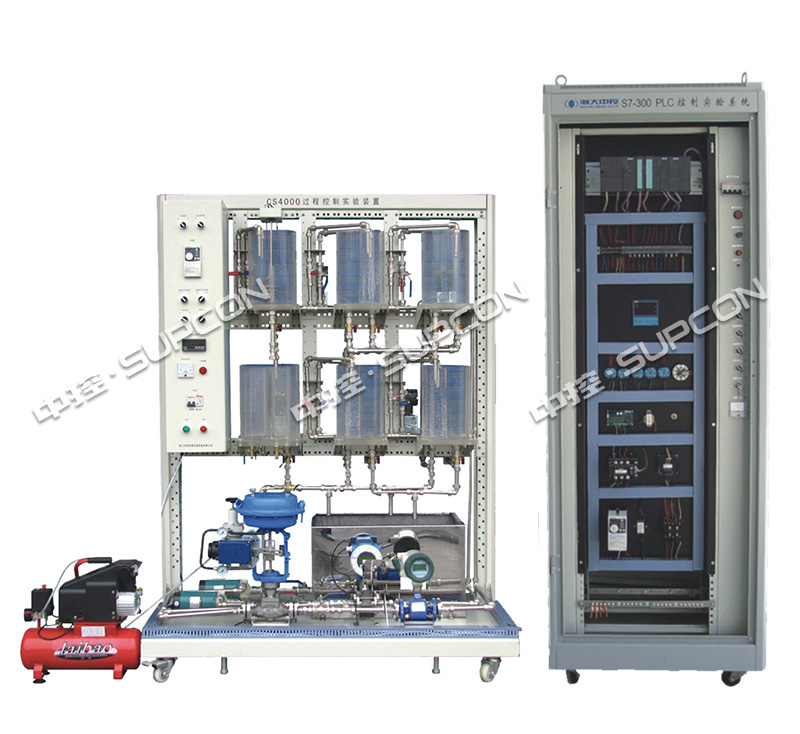

實驗裝置在對象系統上與CS4000完全一致。在檢測和控制系統上引入了西門子PROFIBUS-PA現場總線儀表和大型PLC S7300現場總線控制系統構成PROFIBUS-DP/PA兩層總線網絡。系統既可以組建成常規控制也可以組成現場總線控制。同樣道理系統也可以采用HART現場總線控制模式。
檢測傳感器
西門子PROFIBUS-PA液位變送器＋常規擴散硅壓力液位變送器
渦輪流量計
電磁流量計
西門子PROFIBUS-PA溫度變送器＋Pt100熱電阻溫度測量變送器
執行機構
單相可控硅調壓裝置：用于調節電加熱管的加熱功率；
電（氣動總線）動調節閥：用于調節一路供水的流量；
變頻器：通過調節離心泵的轉速以控制另一路供水的流量。
控制系統
學生實驗控制柜
西門子S7-300系列可編程控制器
西門子DP/PA耦合器、DP/PA LINK
軟件系統
PLC系統的組態軟件與實驗軟件
STEP7 V5.3編程軟件
Wincc 6.0組態軟件
PDM管理軟件
設備其他指標
供電電源：交流電，單相三線220V
最大功耗：3.0KW
設備尺寸：1460×850×1950
實驗系列
基于多變量先進控制實驗裝置CS4000可完成一系列的控制實驗，除完成常規過程控制實驗裝置外，還包括以下富有特色的復雜控制實驗：
四容水箱液位的特性測試與多變量控制
下部兩水箱液位多回路對象特性的獲取
下部兩水箱液位的多回路控制
下部水箱液位的前饋反饋控制
下部兩水箱液位的選擇控制
四容水箱液位的解耦控制
四容水箱液位的約束控制
四容水箱液位的多變量預測控制
純滯后對象的特性測試與閉環控制
短純滯后環節溫度的特性測試與單回路PID控制
長純滯后環節溫度的特性測試與單回路PID控制
純滯后對象出口溫度與加熱裝置出口溫度的串級控制
純滯后對象出口溫度的前饋反饋控制
純滯后對象出口溫度的SMITH補償控制
純滯后對象出口溫度與加熱裝置出口溫度的串級SMITH補償控制
純滯后對象出口溫度的內模控制
純滯后對象出口溫度與加熱裝置出口溫度的串級內?？刂?o:p>
