工藝流程概述

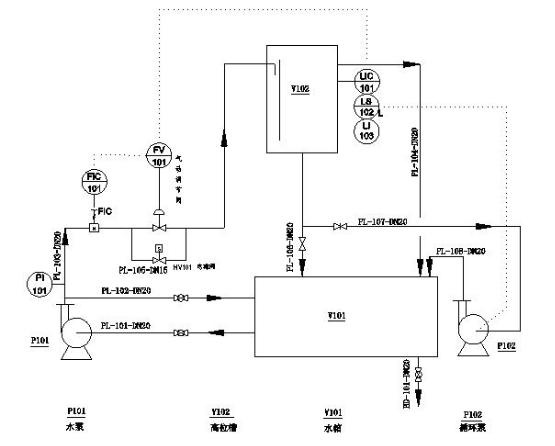

職工組比賽用CE2000裝置整體是由敞口單容水箱對象；磁力循環泵、氣動調節閥、電磁流量計組成的動力回路；差壓變送器的液位檢測系統；并在管道上設置有管道壓力；框架構成。其簡易流程圖如下：
裝置主要組成部分
1. 機械主體設備：整體框架、液位敞口水箱、儲水箱、DN20不銹鋼管道、控制臺
2. 主要?jiǎng)恿υO(shè)備：威樂泵
3. 主要檢測儀器：電磁流量計、差壓變送器、壓力表
4. 執行機構：氣動調節閥、電磁閥
裝置特點
本裝置是中控教儀專門面向職工組化工儀表維修工大賽設計，設計包含儀器儀表調校比賽項目、控制回路設計比賽項目、現場綜合控制（含單回路、串級等項目）調試比賽項目。用于考查選手掌握自動控制系統構成、安裝、維護、調試、組態、投運基本知識和技能。
1. 液位水箱采用不銹鋼制造而成，并設置有玻璃管液位計，能直觀觀察液位狀態。水箱內用隔板隔離，讓檢測區液位面波動較小。
2. 設備需接線考核儀表，現場儀表供電采用直流24V，以免在大賽和設備使用時發生危險。
3. 選用常閉電磁閥，安裝于調節閥與泵之間的回路管道上，在加入人為干擾，即打開電磁閥，模擬工業現場管道發生泄漏時，而增加對系統的干擾。并且安裝就地顯示壓力表，可以觀察干擾前后管道壓力的變化。
4. C3000作為先進的無紙記錄儀，具有報警、多種顯示狀態、PID整定（串級PID整定）等多功能儀表，避免對多種儀表的重復操作。
部分可實施的比賽項目
系統組成認識比賽項目
1. 過程控制系統的組成、硬件認識與信號連接操作
2. 差壓變送器的調校(零點遷移與量程調整)
3. 調節閥的調校以及特性測試項目
4. 人為干擾下，對系統穩定性的測試
系統控制方案比賽項目
1. 液位水箱單回路控制項目
2. 流量單回路控制項目
3. 液位水箱與流量串級控制項目
