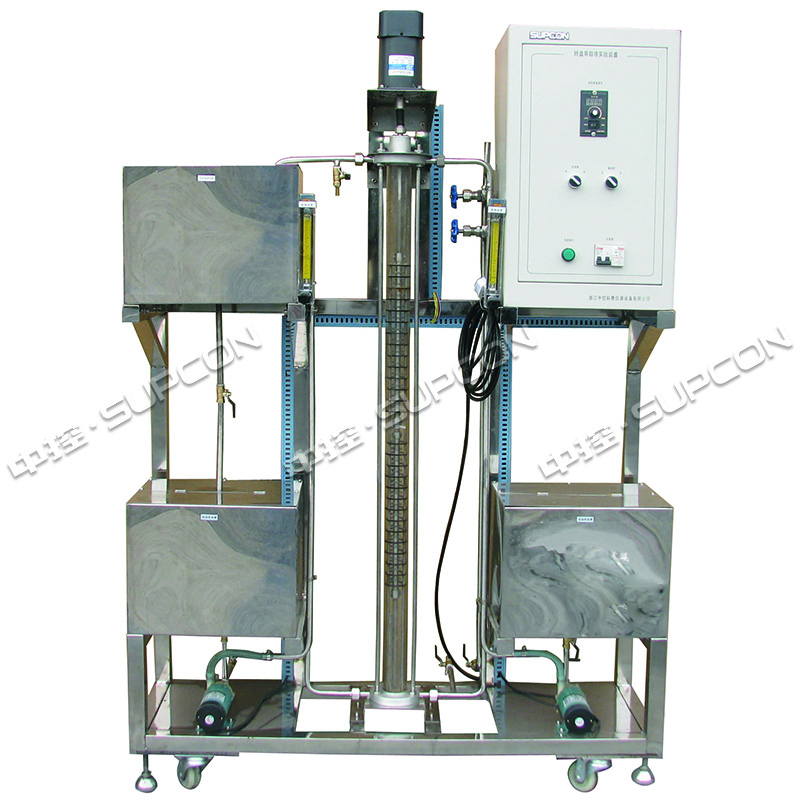

基本型轉盤萃取塔實驗裝置CQ100B

更新時間2024-08-20
訪問次數3241

詳細介紹

萃取是分離和提純物質的重要單元操作之一，是利用混合物中各個組分在外加溶劑中的溶解度的差異而實現組分分離的單元操作。本實驗裝置采用塔內不銹鋼轉盤做定子，塔頂電機帶動軸作轉子，對液-液體系進行萃取操作，兩種液體在塔內作逆流流動，其中一相液體作為分散相，以液滴形式通過另一種連續相液體，兩種液相的濃度則在設備內作微分式的連續變化，并依靠密度差在塔的兩端實現兩相間的分離。

l了解轉盤萃取塔的基本結構、操作方法及萃取的工藝流程；

l觀察轉盤轉速變化時，萃取塔內輕、重兩相流動狀況，了解萃取操作的主要影響因素，研究萃取操作條件對萃取過程的影響；

l掌握每米萃取高度的傳質單元數NOR、傳質單元高度HOR和萃取率η的實驗測法。

裝置特點

1）設備整體為自行式框架結構，并安有禁錮腳，便于系統的拆卸檢修和搬運；

2）設備整體組成為不銹鋼框架，輕相重相槽、管道、閥門、管件等均采用不銹鋼材料制作，塔體為優質無機玻璃制作，塔內為精加工不銹鋼轉盤及轉軸；

3）透明結構設計,各物料流程、轉盤形式、機械架構等一目了然，便于實驗現象的觀察及科研小試之用。

主要配置

1）對象裝備組成：轉盤萃取塔，輕、重相貯槽、回收槽、電機和輕重相磁力泵等；

2）檢測系統：輕重相轉子流量計、調速電機、噴塑控制箱；

3）手動操作系統：輕重相流量閥門調節、輕相回收利用、電機轉速調節、相液面調節、取樣操作。

用電：220V，1.5kW

尺寸：125*40*180cm
