詳細介紹

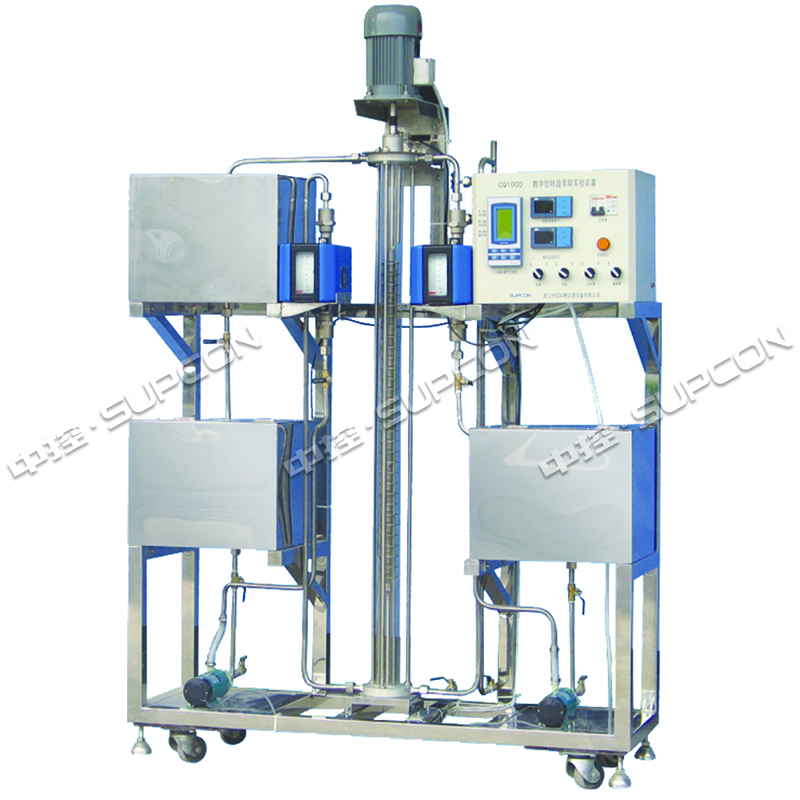

萃取是分離和提純物質的重要單元操作之一，是利用混合物中各個組分在外加溶劑中的溶解度的差異而實現組分分離的單元操作。本實驗裝置采用塔內不銹鋼轉盤做定子，塔頂電機帶動軸作轉子，對液-液體系進行萃取操作，兩種液體在塔內作逆流流動，其中一相液體作為分散相，以液滴形式通過另一種連續相液體，兩種液相的濃度則在設備內作微分式的連續變化，并依靠密度差在塔的兩端實現兩相間的分離。
l了解轉盤萃取塔的基本結構、操作方法及萃取的工藝流程；
l觀察轉盤轉速變化時，萃取塔內輕、重兩相流動狀況，了解萃取操作的主要影響因素，研究萃取操作條件對萃取過程的影響；
l掌握每米萃取高度的傳質單元數NOR、傳質單元高度HOR和萃取率η的實驗測法。
裝置特點
1）主要化工參量采用工業應用級別的檢測和顯示儀表，霍爾傳感器+變頻器+無紙記錄儀作為電機轉速的主控手段；
2）實驗除可直接在控制柜進行所有操作外，還可遠傳至電腦展開智能調節及顯示儀表+串口通訊＋上位監控計算機模式；
3）采用工業上廣泛應用的工控組態軟件平臺，運行穩定，界面友好。
主要配置
1）對象裝備組成：轉盤萃取塔，輕、重相貯槽、回收槽、電機和輕重相磁力泵等；
2）儀表測控系統：輕重相鉑熱電阻、交流電機、變頻器、輕重相金屬遠傳轉子流量計、無紙記錄儀、噴塑控制箱；
3）工控通訊系統：在線工控組態軟件，自導入數據處理軟件，離線仿真學習軟件。
用電：220V，1.5kW
尺寸：125*40*180cm
