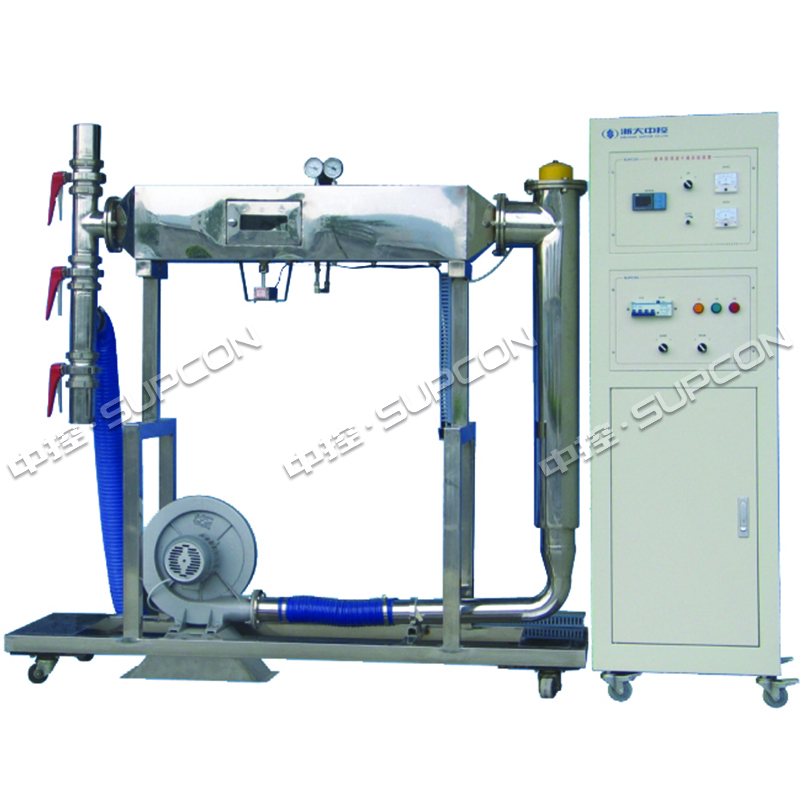

基本型洞道干燥實驗裝置DG100B

更新時間2024-08-20
訪問次數2803

詳細介紹

本實驗裝置系統用于測定在恒定干燥條件（即熱空氣溫度、濕度、流量不變，物料與氣流的接觸方式不變）下的濕物料干燥曲線和干燥速率曲線，并由實驗曲線獲取該物料的臨界濕含量X₀。在稱重傳感器量程范圍內，可選取濕毛氈、紙漿板、濕砂或其他多孔性物料等作為測定樣品，并可作不同風量或熱空氣溫度條件下的干燥曲線實驗，從而可進一步供教學或科研上對洞道干燥影響因素的研究。

1)了解洞道式干燥裝置的基本結構、工藝流程和操作方法；

2)學習測定物料在恒定干燥條件下干燥特性的實驗方法，實驗研究干燥條件對于干燥過程特性的影響；

3)掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。

裝置特點

1）設備整體為自行式框架結構，并安有禁錮腳，便于系統的拆卸檢修和搬運；

2）干燥過程在帶硅酸鋁保溫棉的風道中進行，風道入口裝有氣流均布器；

3）采用直徑100mm的鏡面不銹鋼風道，出口處采用風量調節翻板蝶閥；在干燥器入口，采用兩組可控硅調相電加熱器加熱空氣。

主要配置

1）對象裝備組成：漩渦風機、預熱箱、氣流均布器、洞道干燥箱、出口蝶閥組；

2）檢測系統：干球溫度計、濕球溫度計、稱重傳感器、加熱管、電壓電流表、重量數顯表、分立式噴塑控制柜；

3）手動操作系統：物料加載，蝶閥組操作，系統熱風循環利用，溫濕度定時測量，加熱功率調節。

用電：380V，5kW

尺寸：170*50*175cm，另有分立控制柜
