詳細介紹

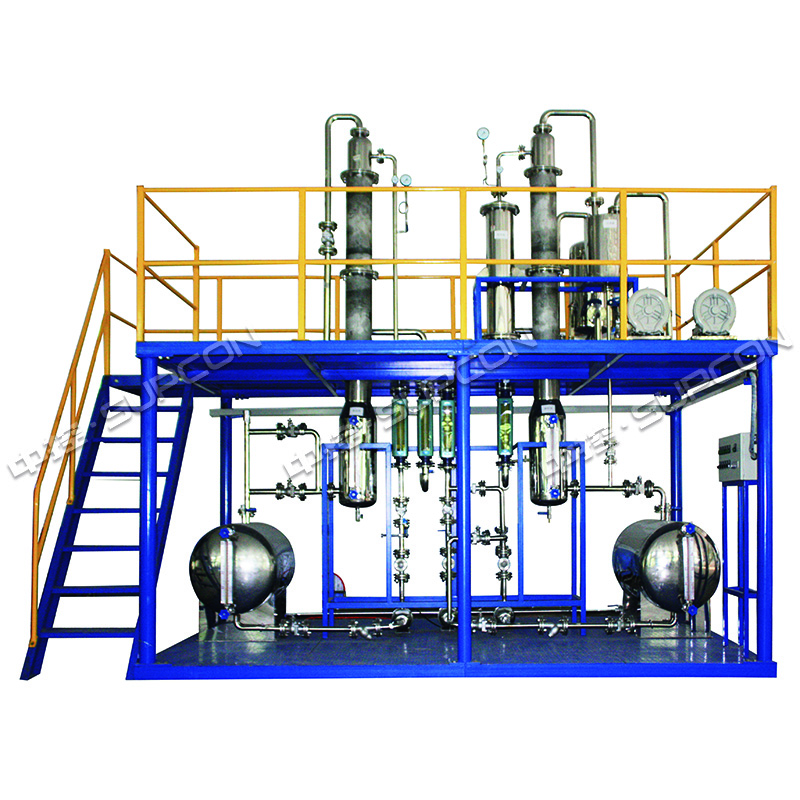

化工工段綜合拆裝裝置是由泵、風機、換熱器、填料塔等設備和管道、 管件、閥門及測量儀表等組成。在實際生產中，只有把這些組成部分合理、正確的組裝在一起才能保證裝置的正常運行；并且，在將部件拆分時也有許多需要注意的方面，如如何合理使用工具、如何將部件編號、合理放置等。
拆裝作為化工專業類學生實踐實訓的重要科目，本裝置載體是一套化工系統中最基礎和最常用的經典填料塔、水流體輸送系統，實訓過程中考察學生對該化工流程和管道系統的識圖、搭建、開車、試運行和檢修等過程，從而使學生認知化工系統的安裝與運行。
主要配置
設備主體 | 長×寬×高4800×2500×4200mm，整機采用304不銹鋼制作，鋼制噴塑框架，帶兩層操作平臺，有安全斜梯、護欄、防滑板測控部分：開關盒集成于對象部分之上。 |
主要設備組成 | 化工離心泵、高效旋渦氣泵、列管換熱器、儲罐、填料塔、過濾器、閘閥、球閥、止逆閥、安全閥、截止閥、法蘭、活接、三通、異徑頭、絲扣、 彎頭、管路等。 |
測控組成 | 壓力表、玻璃轉子流量計、雙金屬溫度計 |
測控組成 | 指針式壓力表、玻璃轉子流量計、雙金屬溫度計、液位計 |
電氣組成 | 電氣元件、電源插頭、4P空氣開關、8路開關盒 |
